　　　　　　＜　ＮＤ８０ＺシリーズのＣＰＬＤ化　その２　＞

　前回の報告で書き忘れましたが、組立説明書に従い、写真１のようにＮＤ８０ＺＳＭボード上の３か所の修正を行っています。

　①　IC９の１４ピンとIC１０の１２ピンを接続する。
　②　コネクタCN２の４番ピンから出ているパターンをカットする。
　③　同４番ピンとIC２の１０番ピンを接続する。

　ボードの組合わせはいろいろ考えられますが、先ずは、今回購入のＮＤ８０ＺＳＭボードの修正後の機能確認を兼ねて一番シンプルな組合せのＴＫ８０互換機としてのテストを実施しました。
　次に、今後いろいろ使うであろうＮＤ８０ＺⅢとの組合わせのテストを行い、続いて同じ組合せでＮＤ８０ＺⅢをＮＤ８０ＺＳＭに換えてテストしました。

１．ＴＫ８０互換の組合せ

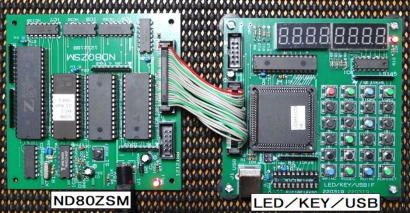

　写真２のようにＮＤ８０ＺＳＭボードと「ＣＰＬＤ版ＬＥＤ／ＫＥＹ／ＵＳＢ」ボードを接続するだけで、最もシンプルなTK80互換システムが出来上がります。
　写真３は、電源を入れて「８０００番」にアドレスセットした状態の写真です。　正常に機能しましたので、ＮＤ８０ＺＳＭボードの修正はＯＫということです。

２．ＮＤ８０ＺⅢとの組合せ

　写真４のようにＮＤ８０ＺⅢには、マイコン独立セット関連のボードと接続するための「１０ピンコネクタ拡張ボード」が必要ですが、最新版のＮＤ８０Ｚ３．５では必要ありません。

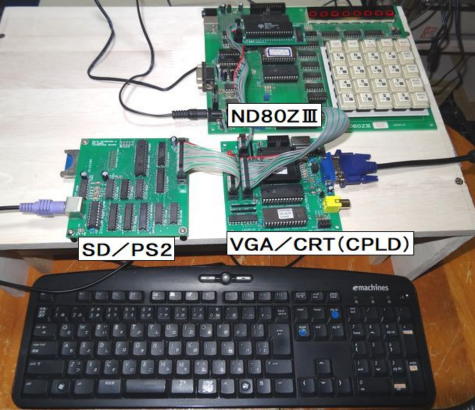

　ＮＤ８０ＺⅢをベースに、以前にキット購入しましたマイコン独立セットの「ＳＤカード・ＰＳ／２キーボード　・ＩＦボード」、及び今回購入の「ＣＰＬＤ版　ＶＧＡ／ＣＲＴ　・ＩＦボード」を写真５のように接続し、ディスプレイとＰＳ／２キーボードをそれぞれ接続しましたました。　
　　ここで使用したＮＤ８０ＺⅢのシステムＲＯＭは、「ＳＺＲＯＨ　４Ｃ（改）」ですが、ＮＤ８０ＺⅢは、いろいろ使い道があり、それぞれシステムＲＯＭが異なるため数が増え、用途を整理しておかないと混乱します。
　「ＣＰＬＤ版　ＶＧＡ／ＣＲＴ・ＩＦボード」には、組立キットに同梱されているＶＧＡ用とＣＲＴ／ＴＶ用の２種類の「ＣＰＬＤ（ＥＰＭ７１２８ＬＣ８４）のうちＶＧＡ用を選択し、キャラクタジェネレータＲＯＭ（ＣＧＰＣＭＺＪ）を取付て、ジャンパーピンを取説に従いセットしました。
　写真５は電源を入れた直後の７セグのＬＥＤがすべて「０」で点灯している状態です。　電源を入れた状態ではBASICが起動していないため、ディスプレの表示は、キャラクタジェネレータの文字がランダムに表示されます。
　「Ｉ／Ｏ」・「８」のキーを同時に押して、ＢＡＳＩＣを起動させると写真６のように７セグのＬＥＤは全消灯となり、ディスプレにはプロンプトが表示されますので、ＰＳ／２キーボードからテストプログラムを入力して、作動テストを行いました結果が写真７で、正常に作動しました。
　
３．ＮＤ８０ＺＳＭとの組合せ

　ＮＤ８０ＺＳＭボードが販売されたお陰で写真８のようにコンパクトな構成となります。　システムＲＯＭは「ＳＺＲＯＭ　４ＤＵ」を使用します。　ＮＤ８０ＺＳＭボードは、Ｚ８０のボードが盛んに出回っていた４０年ほど前を思いだすボードで、中日電工さんの復刻版のようなものですね。
　ＮＤ８０ＺＳＭボードの場合は、電源を入れますと直ぐにプロンプトが表示され、そのままＰＳ／２キーボードから入力できますので、機能的にもシンプルです。　写真９がテストプログラムの結果で、ＮＤ８０ＺⅢと同じような感覚で正常に機能しました。
　ＮＤ８０ＺＳＭボードを使えば、３つのボードはいずれも１０ｃｍ角ですので、積み重ねるとコンパクトでシンプルなＢＡＳＩＣマシンが出来上がりますね。

以上で、組立後のテストは完了し、すべて正常に機能することを確認しましたので、今後は、 「ＣＰＬＤ版　ＶＧＡ／ＣＲＴ・ＩＦボード」をベースに、中日電工さんのＨＰで勉強させてもらいながら「Quartus]を使えるようにしたいと思っています。

　偶然とは言え、トラ技（２０１９年１２月号）の後閑さんの記事もよく似た感じですので、並行して進めると理解も早いのではと思い、こちらは先ずはトレーニングボードから思っています。
　キットの頒布価格が中日電工さんの良心的な価格と比べかなり割高ですので、自力でやってみようかと思っています。
　が、MAX　Vの１００ピンで表面実装版しか無いため、変換基板でのハンダ付けが厄介かと、ちょっと躊躇しちょります。
