＜　フォーマットプログラムによるＦＤＤ制御ボードテスト結果　＞

　「ＣＰ／Ｍ手作りマイコン３」のＰ１４６～１５３に記載されている、２ＤＤフォーマッティングプログラム（ＭＦＯＲＭ８０）をベースに、テストプログラムを作るにあたり、当初は、前回説明しましたように、ＣＰ／Ｍの「ＢＤＯＳエントリーポイント」へジャンプしている、キー入力とＣＲＴ表示のルーチン部分を「ＣＰ／Ｍ　Ｎｏ１２」で紹介しましたスクリーン制御プログラムを使うこで、ＣＰ／Ｍなしでも使えるとを検討しました。
　しかし、ＲＡＭ上に展開して、プログラムの修正をするためには、やはりモニタ機能がなければ不便ですので、「ＣＰ／Ｍ手作りマイコン１」のＰ９０～９５
に記載されたモニタプログラムを２０００文字対応に改造し、同居させることにしました。　但し、このモニタは横は８０文字ですが、縦は表示の調整が手間なので、とりあえずそのままの２０行となってます。
　因みに、当方の２０００文字対応のCRTCパラメータは次の通りです。
７E、５０、６１、３８、２０、０３、１９、１C、００、０７、６５、０８、００、００
（追記）
写真６は、ダンプコマンドの後、横に８０文字を表示させた例です。

写真６　８０文字Ｘ２０行表示の例

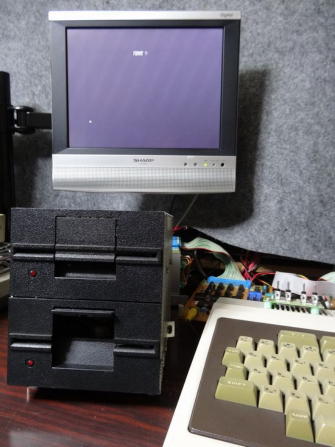

　写真１は、ＦＤＤのテスト全景の写真です。　　作成したテストプログラムは、立ち上げると先ずモニタが機能しますので、写真７のように「Ｇ」コマンドで１００番からフォーマット用プログラムのＭＦＯＲＭ８０を立ち上げます。
　次いで、写真８のように「ＯＫ　？」が表示されると、ＦＤを挿入し「Ｙ」とキーインすれば、写真９のように「ＦＯＲＭＡＴ　！！」と表示されフォーマットを開始します。
　フォーマットが無事終了すると再度「ＯＫ　？」と表示しＦＤＤが停止します。エラーが発生すると写真１０のように「ＥＲ」が表示され、ＦＤＤはその場で停止状態となります。　エラー処理は簡単なものですので、エラーの状態により画面上に、関係のない文字がランダムに表示される場合もあります。

　今回テストに使用したＦＤＤは４機種で、結果は次の通りです。

①　ＹＤ－２８０（５インチ）
　テスト状況は写真２の通りで、ストレートケーブルで接続しています。
テスト結果は、表示灯は点灯しませんが基本的にはＯＫで、かなり古いジャンク品のため最初は直ぐにエラーとなり停止していましたが、何度かトライしているうちに、徐々に良くなり一応、フォーマットが正常に終了することもあることを確認しました。　整備すると良くなりそうです。

②　ＦＤ１１５５Ｄ（ＮＥＣ製　ＡＴ互換：５インチ）
　このＦＤＤは先日入手したものです。　テスト状況は写真３の通りで、①と同ケーブルを使っていますが、１０ピンと１２ピンをクロス配線して使用しました。　テスト結果は、スムースに作動しフォーマットは何の問題もなく終了しました。

③　Ｄ３５９Ｔ７（ＭＩＴＵＭＩ製　ＡＴ互換：３．５インチ）
　　テスト状況は写真４の通りで、ケーブルは１０ピンと１２ピンをクロス接続しました。　テスト結果は、②と同様にスムースに作動し何の問題もなく終了しました。

④　ＰＣ８８０１ＭＡのＦＤＤ（５インチ）
　テスト状況は写真５の通りで、①と同様にストレートケーブルで接続しました。　テスト結果は、表示灯は点灯しますが、フォーマットを開始せず、しばらくすると写真１０のようにエラー表示がでます。　ジャンパー線の変更等で機能するかも知れませので、今後の課題です。

　以上がテストした結果ですが、製作した拡張ボード用ＦＤＤ制御ボードは、問題なく機能していることが確認できました。
　このＦＤＤ制御ボードが、ＡＴ互換ＦＤＤと相性が良いのは、良く考えますとＣＰ／Ｍ上で使うボードであるため、あたりまえと言えばあたりまえのようにも思います。

　この拡張ボード用ＦＤＤ制御ボードが、何のパラメータの変更もなしに、５インチＦＤＤと３．５インチＦＤＤが使えることは、ちょっとした驚きですが、３．５インチＦＤＤが使えますと復元作業が各段にやり易くなりますので、実に有難い結果です。
　一番の難所と思っていましたＦＤＤ問題が、思いもよらぬ好結果でしたので、満足してます。
