＜ PCM１７０４ ＤＡＣの製作 その１ ＞
当方は、「ES9038Q2M」DACボードと「PCM１７０４」DACボードの個性を比較するために、両DACボード関連を同時にしており、先ずは、ボードの扱いや組込み作業に慣れるために、「ES9038Q2M」DACの制作から始めましたが、前回報告の通り、「ES9038Q2M」DACの制作が完了し、一通り試聴を済ませましたので、本命の「PCM１７０４」のDACの組込みと試聴に取りかかります。
「PCM1704」DACボードの完成品の購入先は同じく「Mi-Take社」ですが、同社も、さすがに「PCM１７０４、DF1706」の新品は入手困難なようでリユース品とのことですが、今や伝説の「PCM1704」DACボードを入手できるとなれば、早速試すほかないです。

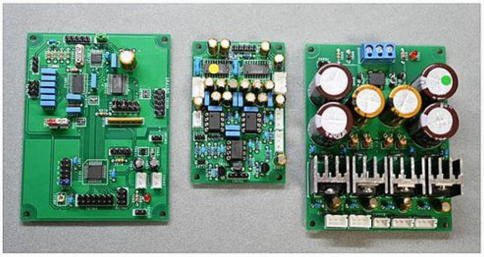

写真１の販売セットの仕様等の詳細は、「Mi-Take社」のホームページ PCM1704 (リユース品使用） 販売セット に記載されています。
因みに販売セット価格（予価）は、「DAi&D-Filter + DAC +Power 」の3枚ボードのセットで送料込み合計 29,520円 ですが、電源トランスは別購入となりますので、当方は電源トランス(AC9V/25VA）と取付基板セットの「電源トランスB」を購入しました。
組込み用のケースは、「ES9038Q2M」DAC用として使用していたケース、タカチ電気工業メタルケース「CU-4N」 が余っいますのでそれを使うこととし、入出力端子等のアセンブリ関連もそのまま使用しました。

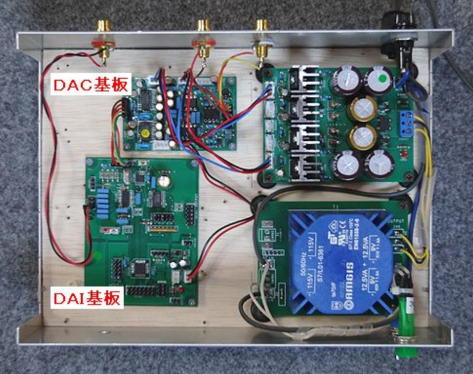

写真２は、各ボードの配置と結線状況ですが、電源関係は、もともとPCM１７０４のDACをセット購入した時のものを、「ES9038Q2M」DACボードで使っていましたのでそのまま使います。

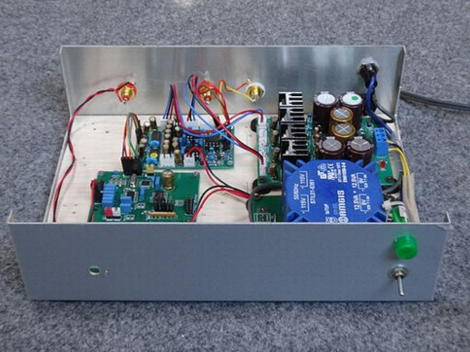

写真３は、ケース前面のアセンブリの状況ですが、 「ES9038Q2M」DACのボリウム用の穴が開いたままですが、何かシール等を張って処理するつもりです。 写真４は、ケース後面のアセンブリの状況ですが、元のまま使ってます。

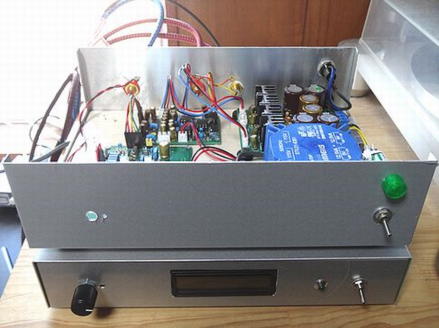

写真５は、試聴の準備完了の状況です。 「ES9038Q2M」DACの上に置いていますが、特に意味はありません。

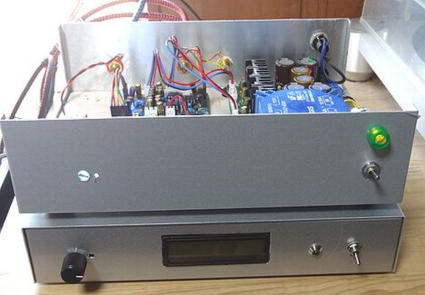

写真６は、試聴開始、電源投入の直後の状況で、写真７は、各ボードのLED点灯状況です。
事前にバラック状態で確認のために簡単な試聴をしてましたが、じっくり各ジャンルの曲を試聴しました結果は、伝説？の噂通り、なかなかいい感じで、特に低音の重厚さが良いですね。
「ES9038Q2M」も高温から低音までバランスが取れた良い音で鳴ってくれますが、いろいろ好みがああると思いますが、当方としましては、全体の重厚さでは「PCM１７０４」が一枚上だと感じます。
因みに試聴システムは、いつもと同じ、アンプは、「ラックスマン L-590A」、CDトランスポータ、「CEC TL51」、スピーカ、「JBL ４４２８」の組合です。
「PCM1704」DACボードの完成品の購入先は同じく「Mi-Take社」ですが、同社も、さすがに「PCM１７０４、DF1706」の新品は入手困難なようでリユース品とのことですが、今や伝説の「PCM1704」DACボードを入手できるとなれば、早速試すほかないです。
写真１の販売セットの仕様等の詳細は、「Mi-Take社」のホームページ PCM1704 (リユース品使用） 販売セット に記載されています。
因みに販売セット価格（予価）は、「DAi&D-Filter + DAC +Power 」の3枚ボードのセットで送料込み合計 29,520円 ですが、電源トランスは別購入となりますので、当方は電源トランス(AC9V/25VA）と取付基板セットの「電源トランスB」を購入しました。
組込み用のケースは、「ES9038Q2M」DAC用として使用していたケース、タカチ電気工業メタルケース「CU-4N」 が余っいますのでそれを使うこととし、入出力端子等のアセンブリ関連もそのまま使用しました。
写真２は、各ボードの配置と結線状況ですが、電源関係は、もともとPCM１７０４のDACをセット購入した時のものを、「ES9038Q2M」DACボードで使っていましたのでそのまま使います。
写真３は、ケース前面のアセンブリの状況ですが、 「ES9038Q2M」DACのボリウム用の穴が開いたままですが、何かシール等を張って処理するつもりです。 写真４は、ケース後面のアセンブリの状況ですが、元のまま使ってます。
写真５は、試聴の準備完了の状況です。 「ES9038Q2M」DACの上に置いていますが、特に意味はありません。
写真６は、試聴開始、電源投入の直後の状況で、写真７は、各ボードのLED点灯状況です。
事前にバラック状態で確認のために簡単な試聴をしてましたが、じっくり各ジャンルの曲を試聴しました結果は、伝説？の噂通り、なかなかいい感じで、特に低音の重厚さが良いですね。
「ES9038Q2M」も高温から低音までバランスが取れた良い音で鳴ってくれますが、いろいろ好みがああると思いますが、当方としましては、全体の重厚さでは「PCM１７０４」が一枚上だと感じます。
因みに試聴システムは、いつもと同じ、アンプは、「ラックスマン L-590A」、CDトランスポータ、「CEC TL51」、スピーカ、「JBL ４４２８」の組合です。
当方の手持ちのDACでは、 オーディオ No4-1 で報告しましたように、１５年間愛用してましたドイツのAudioFino社製「Nonos DAC」ボード「Segovia」が最もお気に入りのDACでしたが、後継DACとしては、この「PCM１７０４」DACがNo1かなと思っています。
ところが、その後、「Mi-Take社」のホームページを訪問しましたところ、「PCM１７０４」DACがグレードアップし、片チャン２パラの左右で「PCM１７０４」X4のボードが販売されており、現有のボードもグレードアップ出来ることを知りましたので、早速にグレードアップに必要なボードを追加購入し、グレードアップすることにしました。

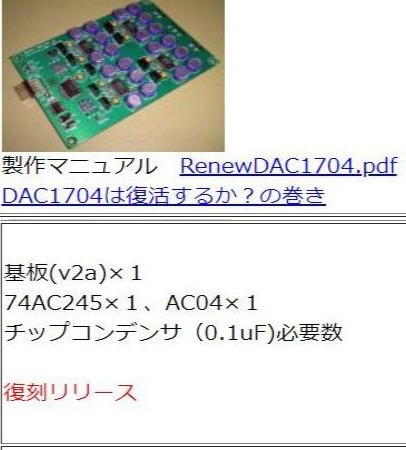

実は、当方は「PCM１７０４」のDACにつきましては、巷の噂や評価から、ちょとした憧れのような気持ちを持っておりまして、「Segovia」の後継DACとして手に入れたいと思っていましたので、「Mi-Take社」のDACを知る前から、「お気軽オーディオさん」の 「PCM１７０４」DACボード を検討していました。（写真８）
しかしながら、販売開始から何年も経過して、肝心の「PCM1704」が入手困難な状況ですので、現在は写真8のようにボードと２、３のパーツが付属されたものがセット販売（￥２２５０）されています。
このセットを一応、2セット購入していますが、その他のパーツを自分で調達する必要があることと、DAIボードの問題もあるため、自作に入れず時間が経過してました。
今回、ちょうど良いタイミングで「Mi-Take社」のDACセットを入手できたことで、待望の「PCM１７０４」DACの音を聞くことができて、音の特徴等を把握することができましたので、いろいろな面で、安心して、「お気軽DACさん」の「PCM１７０４」DACボードを、じっくり自作することができます。 自作する場合、「PCM１７０４」は当然ながらリサイクル品を使うことなります。
因みに「お気軽オーディオさん」のボードは、「PCM１７０４」を４パラとしても使える設計となっていますが、今回の「Mi-Take社」のDACセットの試聴でもかなり満足していますので、当方の聴力では４パラで使っても、恐らくその差を判別できないように思いますが、取りあえず、「Mi-Take社」の「PCM１７０４」DACの２パラへのグレードアップを進めます。
to オーディオ No6-2
to オーディオ
to ホームページ トップ
ところが、その後、「Mi-Take社」のホームページを訪問しましたところ、「PCM１７０４」DACがグレードアップし、片チャン２パラの左右で「PCM１７０４」X4のボードが販売されており、現有のボードもグレードアップ出来ることを知りましたので、早速にグレードアップに必要なボードを追加購入し、グレードアップすることにしました。
実は、当方は「PCM１７０４」のDACにつきましては、巷の噂や評価から、ちょとした憧れのような気持ちを持っておりまして、「Segovia」の後継DACとして手に入れたいと思っていましたので、「Mi-Take社」のDACを知る前から、「お気軽オーディオさん」の 「PCM１７０４」DACボード を検討していました。（写真８）
しかしながら、販売開始から何年も経過して、肝心の「PCM1704」が入手困難な状況ですので、現在は写真8のようにボードと２、３のパーツが付属されたものがセット販売（￥２２５０）されています。
このセットを一応、2セット購入していますが、その他のパーツを自分で調達する必要があることと、DAIボードの問題もあるため、自作に入れず時間が経過してました。
今回、ちょうど良いタイミングで「Mi-Take社」のDACセットを入手できたことで、待望の「PCM１７０４」DACの音を聞くことができて、音の特徴等を把握することができましたので、いろいろな面で、安心して、「お気軽DACさん」の「PCM１７０４」DACボードを、じっくり自作することができます。 自作する場合、「PCM１７０４」は当然ながらリサイクル品を使うことなります。
因みに「お気軽オーディオさん」のボードは、「PCM１７０４」を４パラとしても使える設計となっていますが、今回の「Mi-Take社」のDACセットの試聴でもかなり満足していますので、当方の聴力では４パラで使っても、恐らくその差を判別できないように思いますが、取りあえず、「Mi-Take社」の「PCM１７０４」DACの２パラへのグレードアップを進めます。
to オーディオ No6-2
to オーディオ
to ホームページ トップ
写真８ 「お気軽オーディオさん」の「PCM１７０４」DACボード
